产品设计说明

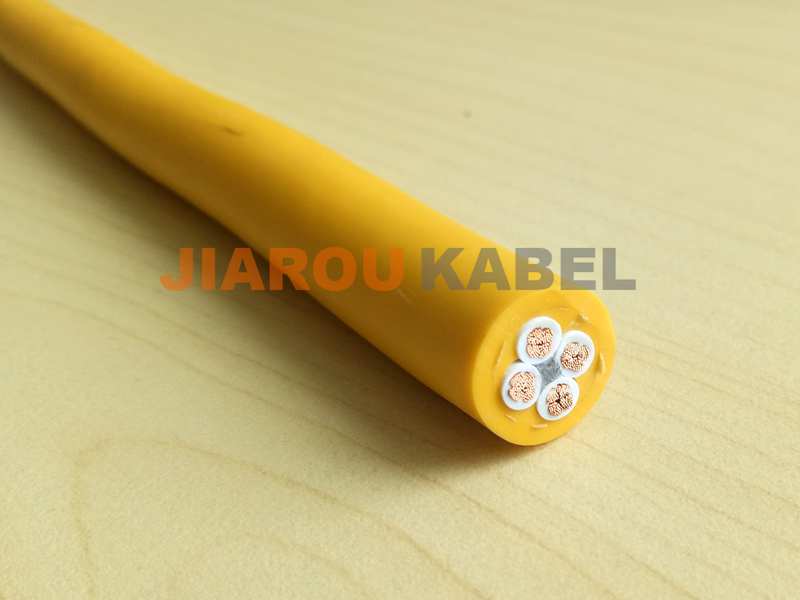

丁腈卷筒电缆（RVV-NBR）采用弹性体丁腈材质作为电缆的绝缘护套设计，电缆主要适用于干燥或潮湿的室内外工况环境下具备卷筒/卷盘或类似曲卷装置的重型移动式机械设备，作为耐曲绕拖拽的供电或控制连接的特殊柔性移动电缆广泛使用，应用于如室内外工厂、仓库、货场、料场等环境下。

产品设计结构

在电缆的结构设计上，我司（上海嘉柔电缆）推荐采用双层护套结构设计电缆，低粘度强力挤压式内护套+外护套的双层护套结构加强，增强电缆的耐曲绕拖拽能力以及抗拉、抗扭等性能：

电缆导体：无氧裸铜丝多股绞合集束，参照VDE 0295/CLASS 5类导体标准（足方）；

电缆绝缘：优质高机械性能混合弹性体丁腈材质；

芯线设计：优化成缆节距的无扭力芯线防扭结构设计；

抗拉元件：镀锌抗拉软钢丝绳、TP绳、凯夫拉抗拉纤维等多种元件作为电缆的承力抗拉元件；

内护套：低粘度强力挤压式内护套（弹性体丁腈材质）；

编织层：抗拉抗扭编织层结构设计；

外护套：特殊改性弹性体丁腈材质护套设计，黑色、橙色等可选；

产品设计特性

优异的柔软移动性能，电缆适用于具备卷筒/卷盘曲卷装置的重型移动式机械设备的频繁移动安装使用；

多种承力元件，以及加强的抗拉编织层设计，电缆具备优异的承力抗拉性能；

特殊的抗扭结构设计，电缆具备优异的抗扭转能力，避免电缆因长时间的移动运行而出现扭曲、起旋、变形等问题；

弹性体丁腈材质护套设计，电缆具备优异的柔软、耐磨、耐候、抗撕裂、耐老化、防浅水、耐油污、阻燃等基本性能，设计电缆广泛的适用于常说室内外工况环境下的广泛安装应用。

产品设计参数

额定电压：0.6/1KV及以下电压范围；

测试电压：4000V；

温度范围：-10~+70℃（移动安装）；

弯曲半径：8~10xD（移动安装）；

RVV-NBR丁腈卷筒电缆，是我司（上海嘉柔电缆）的主要生产供应产品之一，广泛的应用于常规室内外工况环境下的具备卷筒/卷盘曲卷装置的重型移动机械设备。对于较为复杂恶劣的应用工况环境，我司还可设计定制具备优异耐环境性能的聚氨酯PUR/TPU卷筒电缆，用于特殊工况环境下的高强度耐磨、耐油污、防水、耐酸碱腐蚀等的安装应用需要。欢迎有需要的朋友咨询选购：

苏工：13817746196（微信同号）
