产品设计说明

伺服电缆用于伺服系统下作为动力电源和控制驱动连接使用，我司（上海嘉柔电缆）采用高柔性结构设计此类电缆，采用铝箔麦拉/镀锡铜丝编织网层作为电缆的屏蔽设计，采用特殊改性弹性体材质或聚氨酯材质作为电缆的护套设计，电缆广泛安装应用于干燥或潮湿的室内外工况条件下的伺服系统，电缆柔软、耐往复移动弯曲、抗电磁干扰、耐油污、耐环境等性能优异，设计电缆特别适用于具备拖链部件的移动式伺服系统，用于连续往复移动弯曲下的安装应用。

产品设计选材及结构

电缆导体：选用无氧裸铜丝多股精绞集束，符合VDE 0295/CLASS 6类导体标准（镀锡铜丝导体结构可设计）；

电缆结构：可设计动力型或动力+控制型结构：

动力型：通常设计为4芯结构；

动力+控制型：一般设计为4芯动力芯线加一组或两组控制芯线结构，即4+2或4+2+2结构；

屏蔽设计：铝箔麦拉/镀锡铜丝编织网；

动力型可设计单层或双层的总体屏蔽结构；

动力+控制结构可根据需要设计单层或双层的总体屏蔽结构，亦或是每对控制芯线单独屏蔽+总体屏蔽的分总屏蔽结构；

护套设计：特殊改性弹性体材质或聚氨酯材质，可设计单层或双层护套结构；

产品主要特性

优异的高柔软移动耐弯曲性能，电缆适用于伺服系统下的广泛安装应用，特别适用于具备拖链部件的移动式伺服系统，用于连续的往复移动弯曲安装应用；

屏蔽抗电磁干扰性能优异，单层或双层的分总屏蔽或总体屏蔽结构设计，避免电缆向外释放干扰，也保障自身不受外部干扰；

电缆耐油污、耐热、耐候、抗撕裂、耐老化、防浅水等性能优异，特别是聚氨酯材质护套设计，电缆具备高强度耐磨损、耐油污、防水、耐酸碱腐蚀、耐温等优异性能，保障电缆特别适用于较为复杂恶劣工况场合及环境下的伺服系统；

产品主要参数

额定电压：

供电芯线：600/1000V

工作电压：控制芯线：250V AC

测试电压：

供电芯线：4000V

控制线芯：芯/芯：1500V，芯/屏：750V

温度范围：-10~+70℃（更广温度范围可定制）

弯曲半径：

移动应用：7.5×D（成品直径）

固定安装：5×D（成品直径）

符合认证：CE RoHS；

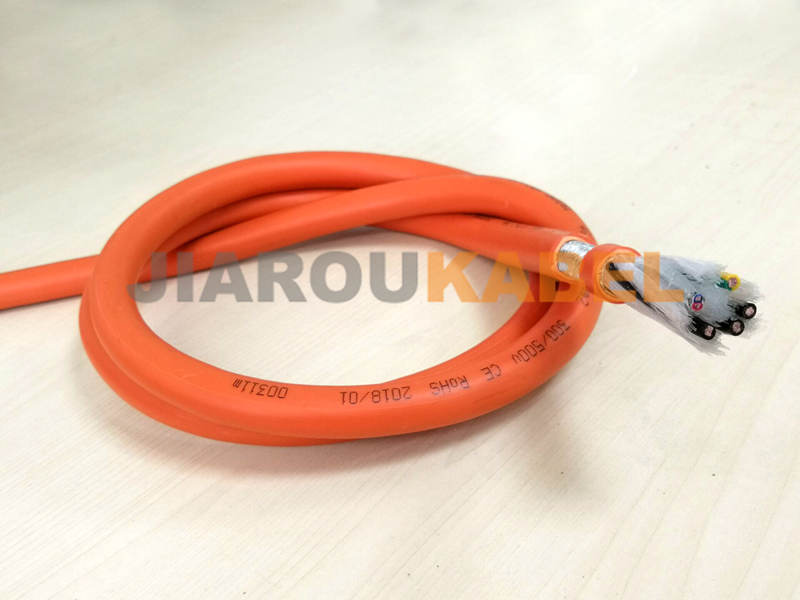

嘉柔Jrflex系列高柔性伺服电缆特别适合于连续移动场合，如拖链、机器人等的安装连接，用于伺服动力和控制驱动连接使用。动力+控制型结构设计将信号传输线和电源连接线集成于一体，节省安装空间减轻自身重量，保持工作的可靠性和稳定性。
