龙门吊卷盘电缆作为龙门起重机设备频繁移动式的供电连接电缆安装于设备卷盘部件，需要随设备的运行而经受长时间的反复卷绕拖拽移动，设计电缆广泛适用于常规室内货场、料场、铁路货站以及较为复杂恶劣的港口、码头等多环境下的龙门吊起重机设备。我司(上海嘉柔电缆)采用圆形或扁平结构设计电缆，电缆设计具备优异的柔软、耐磨、抗拉、抗扭以及耐环境等优异性能，满足不同工况场合下的龙门吊设备的广泛安装。

电缆结构设计

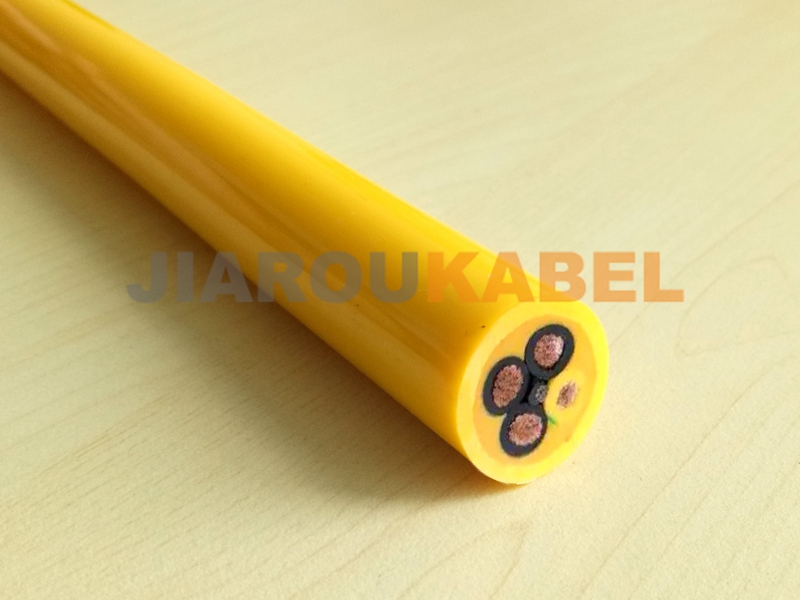

圆形结构：

设计采用集成抗拉与抗扭加强的双护层结构设计电缆，双层护套之间置入抗拉与抗扭加强的芳纶纤维编织网层，电缆中心采用镀锌软钢丝绳或其他同等强度的纤维加强承力元件设计；以特殊改性弹性体丁腈材质或聚氨酯PUR(TPU)材质设计电缆的外护层，满足多工况环境下的安装应用；

扁平结构：

柔性扁平结构设计，其常用结构为4C、3C+1G、3C+2G结构，电缆两侧按需置入镀锌抗拉软钢丝绳，以特殊改性弹性体丁腈或聚氨酯PUR(TPU)材质设计电缆的护层，相较于相同规格圆形电缆，其具备更小的弯曲半径；

电缆主要特性

● 柔软性能优异，满足龙门吊卷盘下的长时间频繁卷绕拖拽移动应用；

● 电缆抗扭性能优异，避免电缆出现扭曲、起旋、变形等问题，延长电缆的移动安装使用寿命；

● 承力元件按需加强设计，电缆具备优异的机械拉伸负载，保障电缆具备优异的抗拉能力；

● 贴合工况的护层材质选择，保障电缆能够适用于常规室外或复杂苛刻工况环境下的龙门起重机械设备，电缆耐磨、耐油污、防水、耐酸碱腐蚀、耐温、耐候、耐UV、耐日光老化、防开裂、抗机械疲劳、耐热阻燃等性能优异，设计电缆具备优异的耐环境能力；

电缆主要参数

电气参数：

额定电压：0.6/1KV；

测试电压：3500V/5min；

绝缘电阻：绝缘电阻：＞10 GΩxcm(20℃)；

温度范围：

弹性体丁腈护套：-20~+80℃(移动安装)；

聚氨酯PUR护套：-40~+90℃(移动安装)；

机械参数：

弯曲半径MIN：8~10xD(移动应用)；

移动速度MAX：180m/min(更高移动速度需求，欢迎致电)；

拉伸载荷MAX：25N/mm²(更大拉伸载荷需求可按需定制)；

耐油性：

弹性体丁腈护套：普通，满足偶尔沾染无腐蚀性机械油污场合应用；

聚氨酯PUR护套：优异，满足轻度或重度油污场合下的广泛应用；

耐候性：耐UV、耐日光老化，满足室内或户外场合下的广泛应用；

耐化学物质：

弹性体丁腈护套：普通；

聚氨酯PUR护套：耐酸、碱、溶剂及各种液压油污，特别适用于港口、码头或其他复杂苛刻的室内或户外条件下的起重机设备；

符合认证：CE RoHS；

嘉柔JRFLEX龙门吊卷盘电缆不仅应用于龙门吊起重机，还可广泛的应用于多种具备卷筒/卷盘曲卷装置的重型移动式机械设备，如集装箱起重机、堆取料机、船用抓斗、垃圾吊抓斗、电动铲运机等多种机械设备，优化的选材及结构加强设计，保障电缆的机械拉伸负载、电缆导向系统错位和倾斜放线过程中产生的扭转应力、以及不同工况环境下对电缆高速、磨损、油、湿气、高低温、酸碱腐蚀、耐候性能、耐热阻燃等多性能需求，为多工况环境下的卷盘曲卷装置的用缆提供必要保障。
