龙门吊卷筒电缆设计具备优异的抗拉与抗扭性能，广泛的用于室外货场、料场、港口、码头等多工况环境下的重型移动式龙门吊起重机械设备，安装于龙门吊起重机械设备下的卷盘(卷筒)部件，随设备的运行而在频繁的卷绕拖拽下为设备提供动力电源连接安装使用。我司(上海嘉柔电缆)注重电缆的选材及结构设计，采用集成抗拉与抗扭的双护层加强结构设计，以特殊改性弹性体材料或聚氨酯PUR(TPU)材料作为电缆的外护层设计，满足电缆在龙门吊卷盘系统下的频繁卷绕拖拽移动，且满足不同工况场合环境下的应用需求。

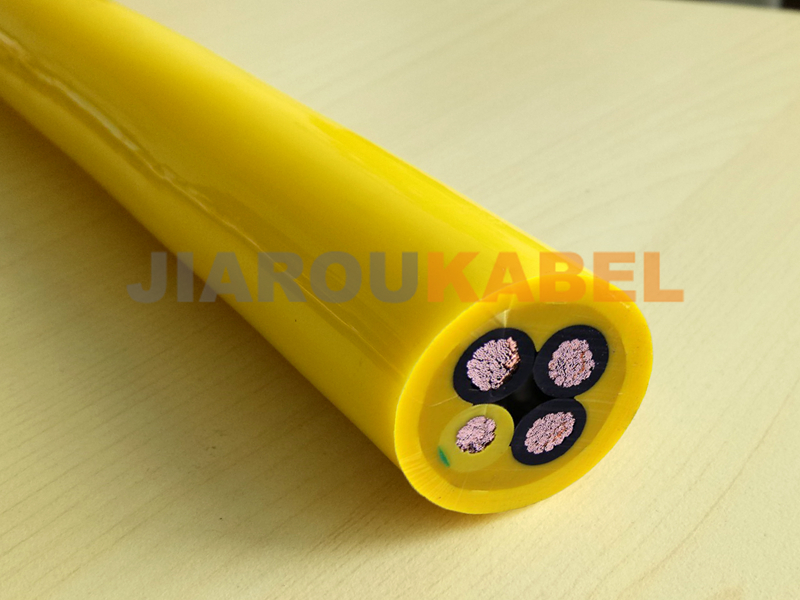

产品结构设计

电缆导体：无氧裸铜丝多股绞合集束，符合VDE 0295/CLASS 5类导体标准，足方；(加强型导体结构按需设计)

电缆绝缘：优质高强度混合弹性体材料绝缘，满足电缆严格电气性能，提升电缆的机械性能；

芯线区分：彩色线芯或数字编码区分，接地芯线设计为黄/绿双色；

芯线结构：优化成缆节距的无扭力柔性防扭结构设计；

抗拉元件：镀锌抗拉软钢丝绳或其他同等抗拉强度的纤维承力元件中心填充设计；

内护套：低粘度强力挤压式设计，特殊改性弹性体材料或聚氨酯材料按需设计；

加强层：芳纶纤维经纬编织电缆本体，电缆抗拉与抗扭加强；

外护层：特殊改性弹性体材料或聚氨酯PUR(TPU)材料按需设计；

产品主要特性

● 柔软、耐卷绕、耐拖拽，优化的选材及结构加强设计，保障电缆应用于龙门吊起重机设备下具备优异的柔软移动性能，且耐长时间反复卷绕拖拽移动；

● 抗拉性能优异，中心承力元件加强设计以及加强层设计，电缆具备优异的机械拉伸负载能力；

● 抗扭性能优异，设计电缆具备优异的抗扭转性能，有效避免电缆出现扭曲、起旋、变形等问题；

● 设计电缆具备优异的耐环境性能，保障电缆能够广泛的适用于常规室内外、以及港口、码头等多种不同复杂程度的工况场合环境的广泛使用；

产品主要参数

电气参数：

额定电压：0.6/1KV(及以下电压范围可定制)；

测试电压：3500V/5min；

绝缘电阻：＞10 GΩxcm(20℃)；

温度范围：-40~+90℃温度范围可定制；

机械参数：

弯曲半径：8~10xD(移动安装)；

拉力max：25N/mm²；

移动速度max：180m/min；

耐油性：优异，满足强度或重度油污场合下的广泛安装应用；

耐化学物质：耐酸、碱、溶剂和各种液压油污；

耐候性：耐UV、耐日光老化，满足室内或户外多场景下的广泛安装应用；

符合认证：CE RoHS；

优化的选材及结构设计，嘉柔龙门吊卷筒电缆设计具备优异的柔软、耐磨、抗拉、抗扭等基本性能，贴合工况的护层材质选择，设计电缆在不同复杂程度工况场合及环境下的广泛安装应用，设计电缆也可广泛的应用于其他多种具备卷筒/卷盘或其他类似拖轴装置的重型移动式机械设备。
