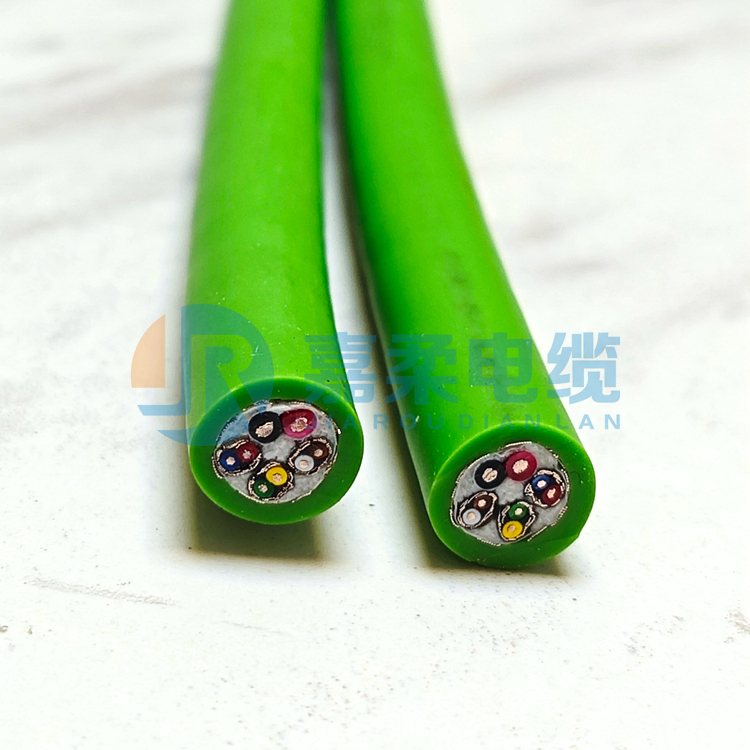

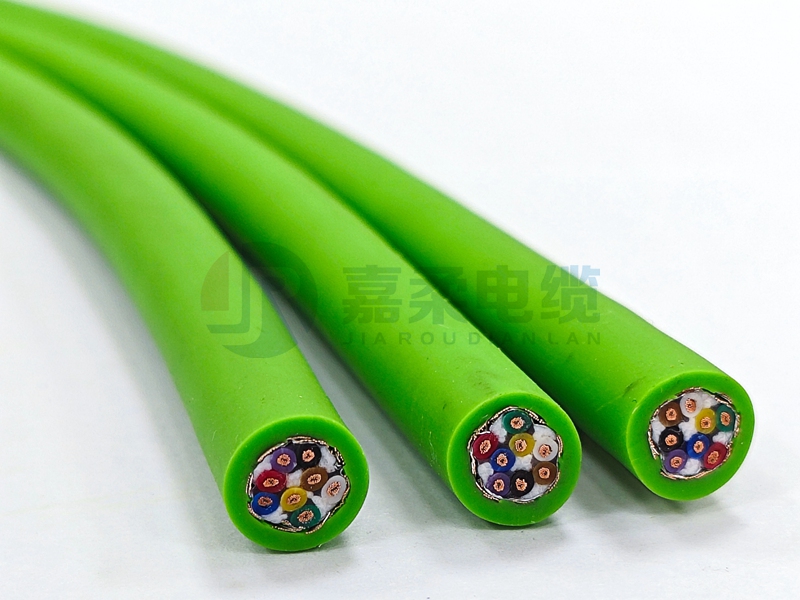

嘉柔JROFLEX系列高柔性编码器电缆采用特殊的高柔性结构设计，采用芯线对绞结构，以铝箔麦拉/镀锡铜网设计电缆屏蔽，电缆具备高柔软、耐拖链循环往复弯曲，以及信号传输能力强、抗串音、抗电磁干扰的基本特性，满足编码器系统下的信号传输反馈连接安装。贴合工况的选择电缆护层材料，保障电缆可广泛的适用于常规室内、户外以及其他较为复杂苛刻工况条件下的编码器系统广泛安装应用。

嘉柔JROFLEX系列高柔性编码器电缆设计说明：

导体：

● 材质：超细无氧裸铜丝/镀锡铜丝按需选择；

● 结构：多股精绞集束；

● 导体标准：符合VDE 0295/CALSS 6类导体标准；

芯线：

● 芯线绝缘：优质高强度混合弹性体材料/PE/TPE等多种材质按需选择；

● 芯线区分：彩色线芯或数字编码区分；

● 芯线结构：短节距优化的柔性防扭双绞成对结构设计；

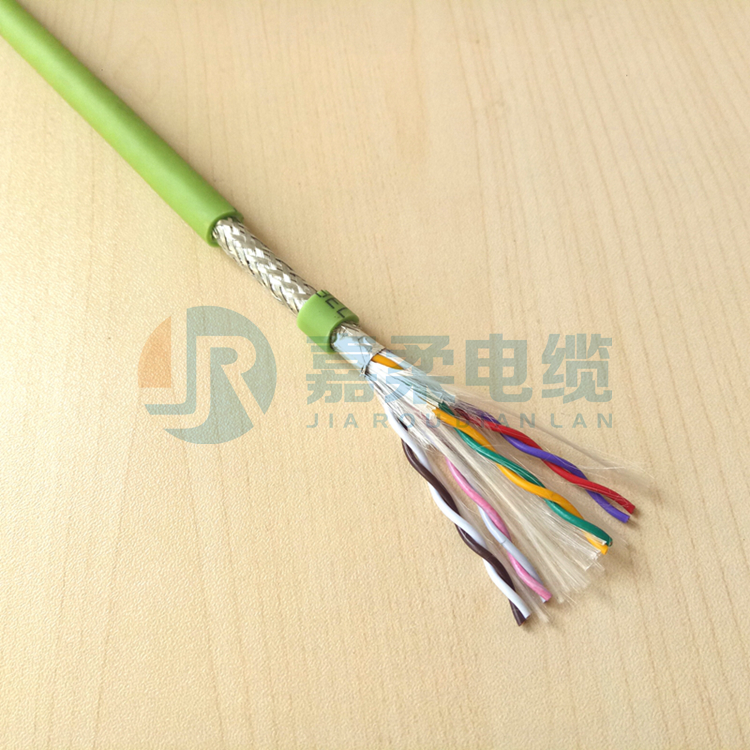

屏蔽：

● 屏蔽材质：镀锡铜网/铝箔麦拉；

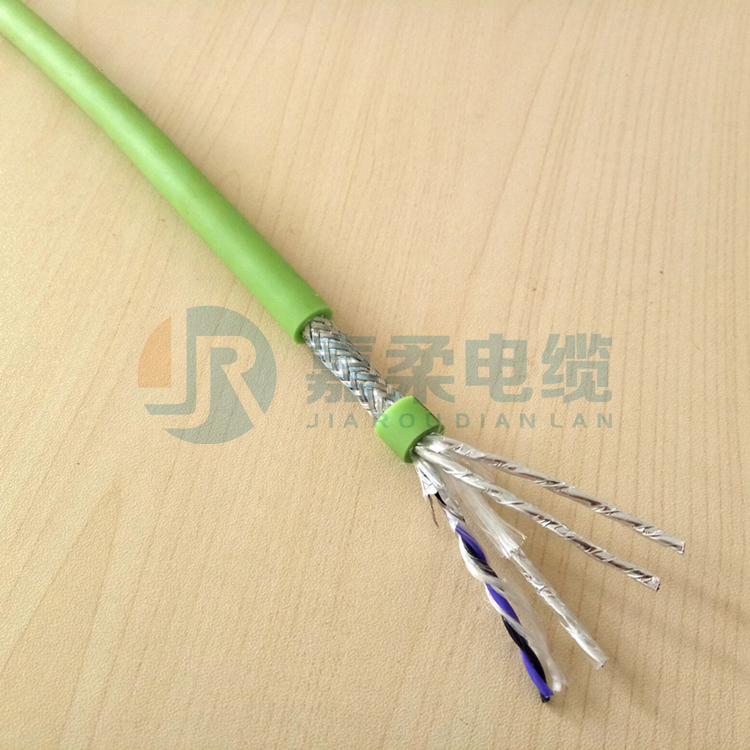

● 屏蔽结构：单层或双层的分屏+总屏或总体屏蔽结构可按需设计；

护套：

● 护套材质：特殊改性弹性体材料/进口聚氨酯PUR材料；

● 护套颜色：绿色/灰色/黑色等可选；

● 护套结构：单层或双层护套结构可按需设计；

电缆主要参数：

额定电压：截面＜0.5mm² 300/300V；截面≥0.5mm² 300/500V；

测试电压：1500V~2500V；

弯曲半径：7.5xD(移动安装)；

温度范围：-10~+70℃(更广温域范围需求可按需定制)；

符合认证：CE RoHS；

电缆主要特性：

● 高柔软、 耐循环往复弯曲，设计电缆适用于编码器系统下的固定或移动安装，特别适用于具备拖链部件的移动式编码器系统；

● 差分信号传输性能优异，保障编码器系统下具备优异的信号传输反馈能力；

● 屏蔽性能优异，抗电磁干扰，保障编码器信号传输反馈的稳定与准确；

● 贴合工况的护层材料选择，保障电缆具备优异的耐环境性能，满足不同工况环境下对电缆的耐磨、耐油污、防水、耐酸碱腐蚀、耐UV、耐日光老化、防开裂、抗机械疲劳、耐热阻燃等不同性能需求，保障和提升电缆的耐用性；

编码器电缆是专为工业自动化设备设计的特种电缆，主要用于伺服电机、数控机床、机器人等场景的信号传输与控制连接。通常设计为2/4/6/8/10芯0.2/0.3/0.25/0.34/0.5等等。我司(上海嘉柔电缆)采用的特殊高柔性结构设计，保障电缆特别适用于具备拖链部件的移动式编码器系统，满足高频循环往复弯曲移动下的安装应用，设计电缆耐弯曲使用寿命＞500万次、＞800万次、＞1000万次。
