卷盘电缆专为大中型移动式机械设备的卷盘收放系统而设计，其核心优势在于能够适应卷盘系统下长时间连续性的收放与拖拽运行作业，广泛适用于快速运行的集装箱吊车、龙门吊起重机、电动挖掘机、起重抓斗设备，以及地面和井下采矿作业现场的具备较高机械应力的矿用移动式机械设备，用于频繁卷绕收放拖拽移动下的供电和控制连接安装。

嘉柔JROFLEX0.6/1KV低压卷盘电缆设计说明：

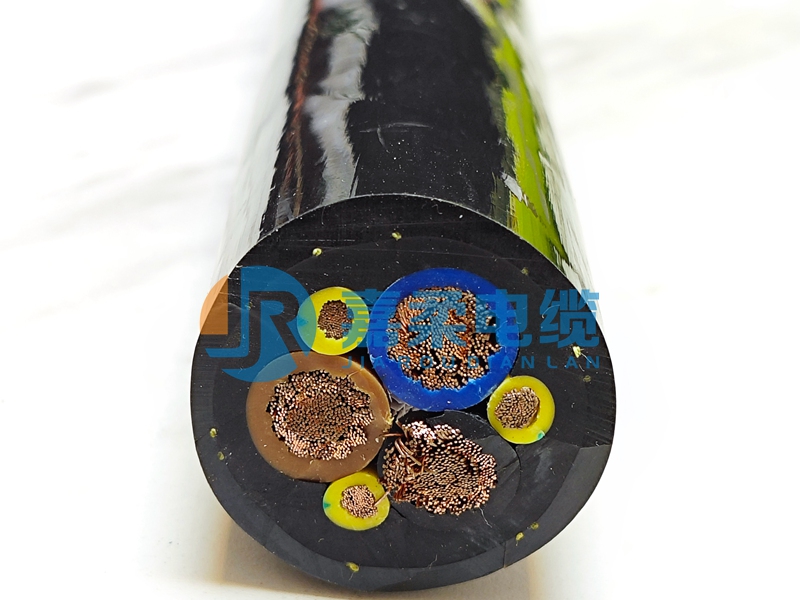

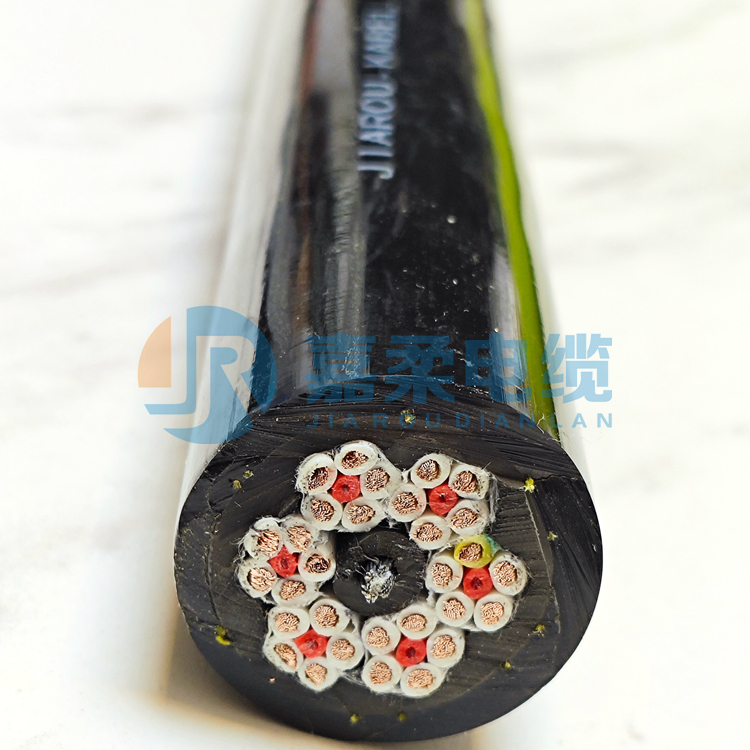

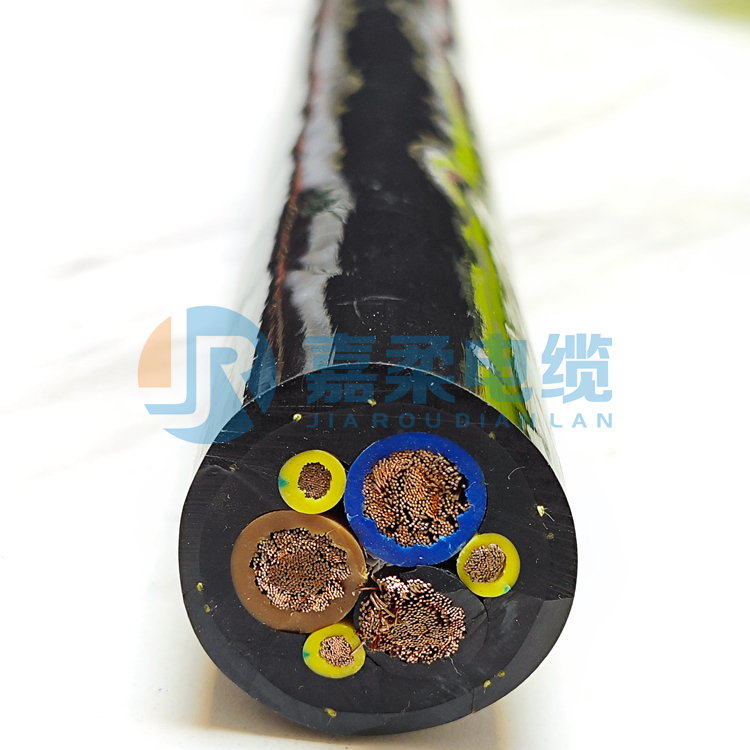

● 嘉柔JROFLEX系列0.6/1KV低压卷盘电缆可按需设计圆形和扁形结构，圆形结构通常设计采用集成抗拉与抗扭的新型双护层加强结构，此结构更好的优化电缆的抗拉与抗扭防变形能力，同时更好的稳定电缆内部结构，对于传统结构圆形卷盘电缆具备更为优异的耐用性；扁平结构设计，电缆具备更小的弯曲半径以及更为优异的散热能力，同时一字形或梅花形的芯线绞合结构，更好的控制电缆成品尺寸，为电缆的敷设安装提供便利；

● 电缆采用无氧裸铜丝作为电缆导体，多股绞合集束，符合VDE 0295/CLASS 5或6类导体标准，足方，保障电缆优异的柔韧性和导电性；

● 镀锌软钢丝绳、芳纶丝、涤纶丝、凯夫拉等多种材质按需复合设计电缆的承力抗拉元件，保障电缆在卷盘系统下频繁收放拖拽移动运行下的抗拉能力；

● 按需选择特殊改性弹性体丁腈/进口聚氨酯PUR材料/耐低温热塑性弹性体材料设计电缆护套，以保障电缆在常规室内、户外，以及其他复杂苛刻工况场景下的具备卷盘系统的中心移动式机械设备的广泛安装应用，满足不同工况条件下对电缆耐磨、耐油污、防水、耐酸碱腐蚀、耐UV、耐日光老化、防开裂、抗机械疲劳、耐热阻燃、耐低温耐寒等不同性能需求。

电缆设计优势：

卷盘系统在当今大中型移动式机械设备的运行作业环境下，其耐不同复杂程度工况环境能力以及抗拉伸、耐卷绕、防变形性能尤为关键，因此，需要充分的考虑实际应用工况，综合电缆的选材、结构优化设计以保障电缆的耐用性：

● 卷盘电缆在卷盘系统下能够长时间持续性的完成耐卷绕收放拖拽，主要体现在其抗弯曲疲劳特性上。当电缆在卷盘上进行收放作业时，会经历连续的弯曲循环盘电缆能够承受这种周期性形变而不产生结构性损伤，这得益于其元件材料的弹性极限与弯曲强度的合理匹配。导体选材，以及导体与芯线绞合结构，保障电缆的弯曲半径，确保电缆在允许弯曲范围内工作时，弯曲受力均匀，且具备优异抗机械疲劳能力。

● 在耐拖拽移动性能方面，卷盘电缆展现出优异的抗拉伸与抗磨损能力。电缆结构中包含的承力元件能够有效避免拉伸负应力直接作用于导电芯线。外护套的高耐磨特性使其能够承受与地面或其他接触面的反复摩擦，而加强型护套结构则提的抗压能力，确保电缆在受到径向压力时仍能保持正常的电气性能。

● 在频繁收放卷绕拖拽移动使用过程中，电缆还面临着扭曲应力，抗扭对于此类电缆来说也是重要的。扁电缆的特殊结构形状，以及圆形结构采用的双层抗扭加强结构设计，嘉柔JROFLEX系列卷盘电缆能够更好的应对扭曲应力，避免电缆出现螺旋扭曲、起旋、变形等问题，延长电缆的耐用性；

● 同时甄选的电缆护层材料，具有较高的耐磨性与撕裂强度，为电缆提供有效的机械保护层。对于特殊工况，如多油污、多水潮湿、腐蚀性环境、以及高低温场合，按需选择特殊的护层材料，保障其高耐磨、耐油、防水、耐腐蚀、耐高温、低温等特殊能力，以应对恶劣工况场景下的卷盘系统的广泛安装应用需要；

电缆主要参数：

额定电压：0.6/1KV及以下电压范围可定制；

测试电压：2500V~3500V/5min；

弯曲半径：8~10xD(移动安装)；

温度范围：-40~+90℃宽温域范围可定制；

符合认证：CE RoHS；

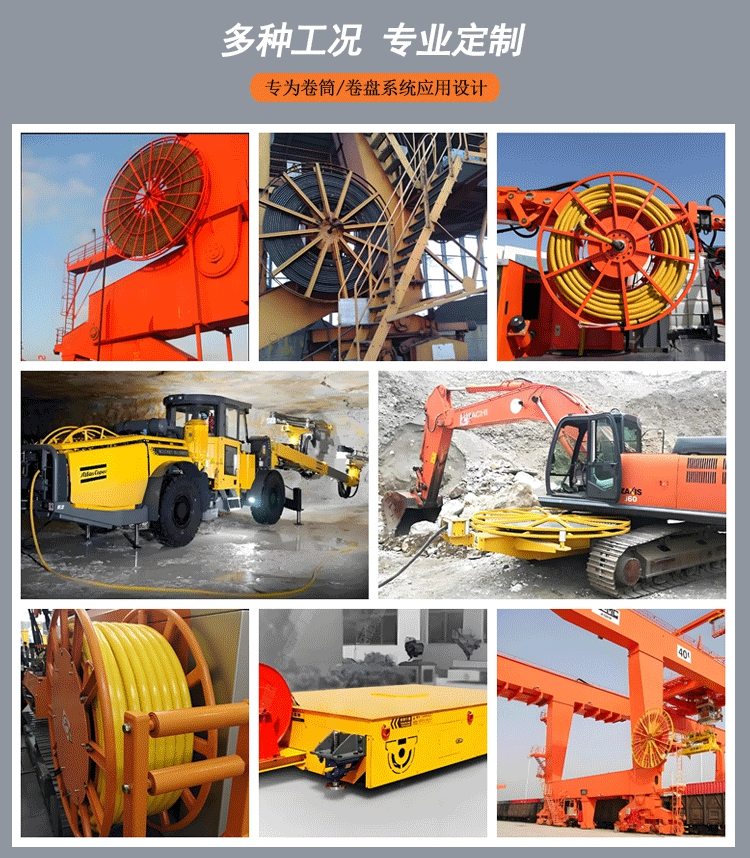

卷盘电缆是专为移动设备设计的柔性电缆，用于在频繁卷绕、收放过程中传输电能或信号。我司(上海嘉柔电缆)注重电缆的选材及结构优化设计，保障电缆可广泛的应用于多种不同复杂工况场景下的具备卷盘系统的重型移动式机械设备，广泛应用于起重机械设备(如龙门吊、集装箱起重机、行车等)、港口设备(如装船机、抓斗卸船机等)、矿用移动设备(如电动铲运机、凿岩台车、扒渣机等设备)，以及冶金/电力/石化‌等场景下的堆取料机、翻车机等移动设备。我司亦可按需设计集成动力、控制及光纤通信的复合型卷盘电缆，满足复杂传输需求。
