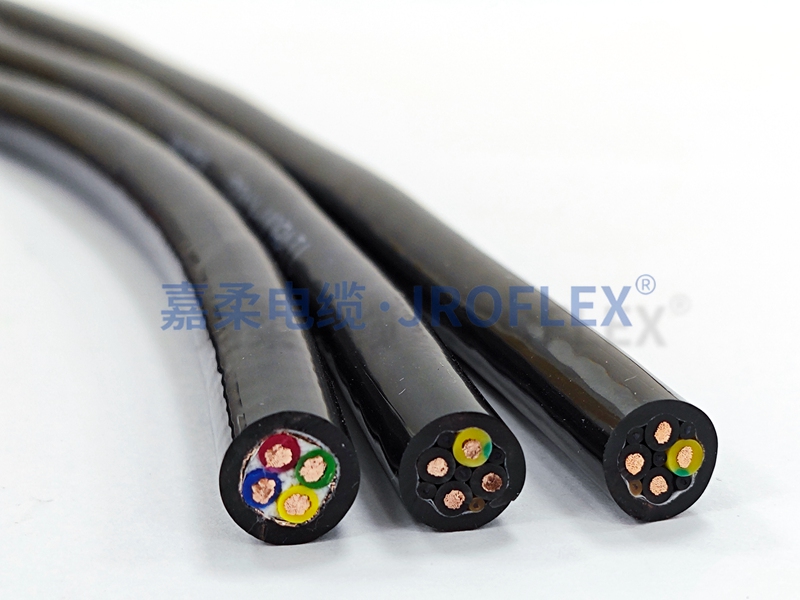

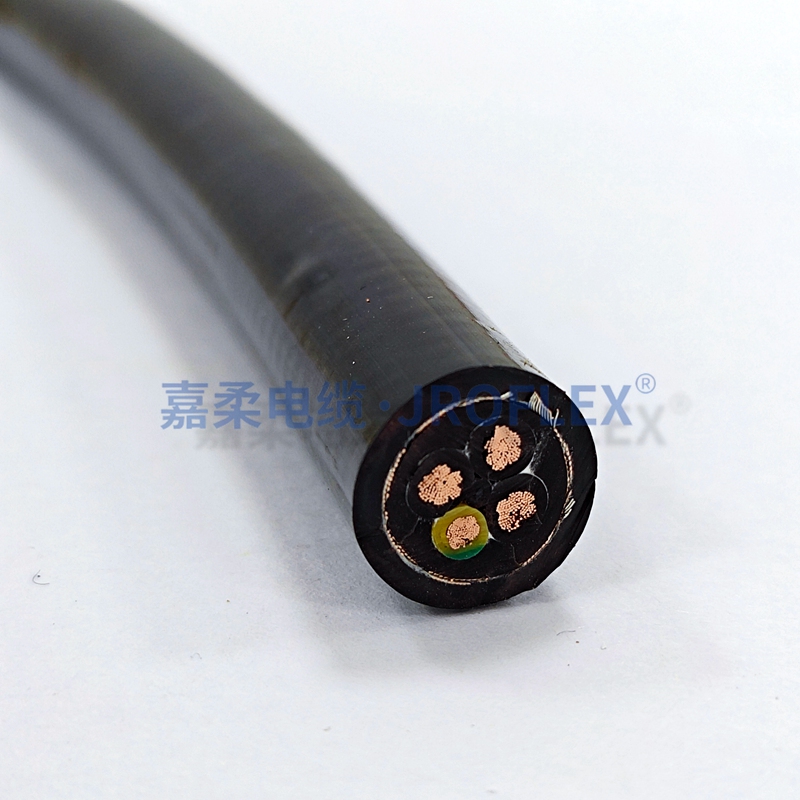

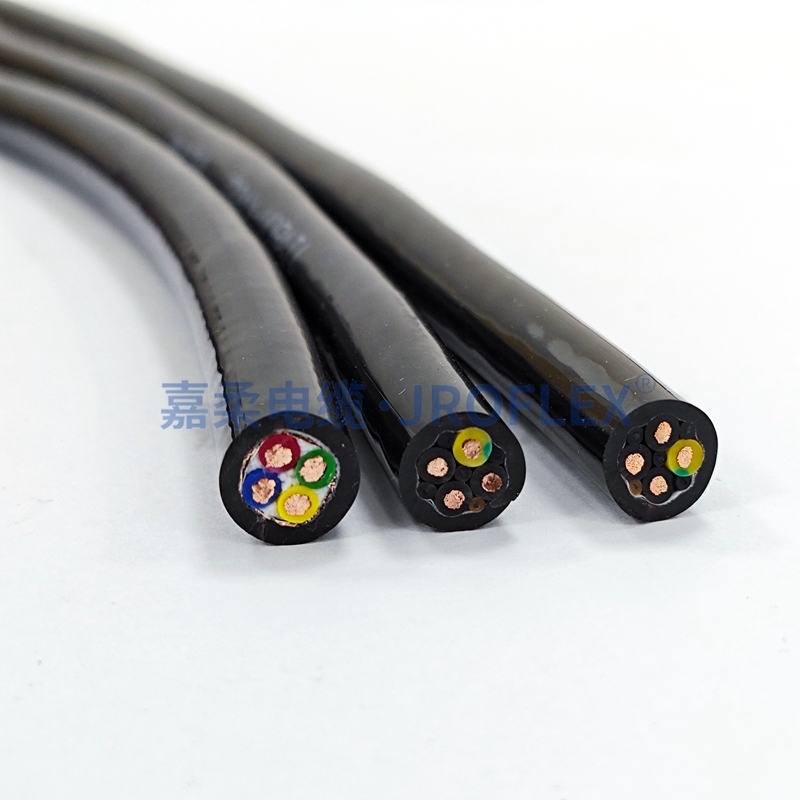

高柔性工业机器人专用拖链电缆是专为工业机器人的复杂运动和恶劣工作环境下拖链系统设计的特种电缆，它能够在工业机器人作业的严苛工况下频繁弯曲的动态工况下保持稳定的性能，满足工业机器人拖链系统下动力电源、控制电源、控制信号、数据信号传输反馈连接电缆广泛使用，多种规格及结构可按需设计，如单层或双层护套，如非屏蔽或屏蔽结构，如双绞型或非双绞型等，满足工业机器人拖链系统下高频循环往复弯曲移动下的电气连接需要。

嘉柔JROFLEX系列工业机器人拖链电缆结构设计：

导体：采用多股超细铜丝绞合集束，采用 “束绞 + 复绞” 的双层绞合工艺，以保证导体的结构稳定性，降低电阻，避免断芯；

绝缘层：多选用改性PVC、PE、TPE或TPEE等多种材质设计，绝缘层厚度均匀且偏薄，满足电缆严格电气性能，以适配拖链的小弯曲半径要求；

成缆结构：采用 “紧密绞合 + 填充固定” 的设计，芯线按一定节距绞合排列，间隙中填充 PP 绳、无纺布等柔性填充材料，以防止芯线相对位移，分散弯曲应力；

屏蔽层：常见的屏蔽方式为镀锡铜丝编织屏蔽，覆盖率达 85%-95%，强干扰环境下会采用 “铝箔 + 编织双层屏蔽”，铝箔负责屏蔽高频干扰，编织层增强机械强度和低频干扰屏蔽能力；

护套层：单层或双层护套结构可按需设计，其外护套设计以进口聚氨酯PUR为主，满足多工况场合环境下的工业机器人系统的广泛安装应用需要；

产品设计优势：

● 高弯曲寿命：设计电缆耐弯曲寿命≥800万次/1000 万次，其弯曲半径更小，能适配工业机器人小空间拖链的安装需求；

● 抗拉伸与抗扭转性：电缆内部通常添加凯夫拉纤维等高强度柔性材料，以应对长行程或垂直拖链的拉伸力。通过优化芯线绞合方式与结构设计，可在高频循环往复弯曲移动拖链系统重保持电气性能稳定；

● 电气性能稳定：低电容、特性阻抗匹配，针对编码器、以太网等信号传输场景，能减少信号失真、衰减，保证传输稳定性；

● 耐严苛工况：保障电缆具有耐磨、耐油、耐化学品腐蚀、耐高低温范围广（常规 - 40℃-80℃）、抗老化、抗撕裂等优势；

电缆主要参数：

额定电压：300/300V；300/500V；

测试电压：2000V；

弯曲半径：7.5xD(移动安装)；

温度范围：-40~+80℃宽温域范围可定制；

符合认证：CE RoHS；

上海嘉柔电缆设计生产的高柔性工业机器人专用拖链电缆注重电缆的选材及结构设计，设计电缆具备优异的电气性能和电缆特性，可广泛的适用于多种工业机器人设备、适用于链式输送机、线性模组、堆垛机等设备，满足其在复杂运动过程中的电力、信号传输需求，保障自动化生产线的连续、稳定运行。
