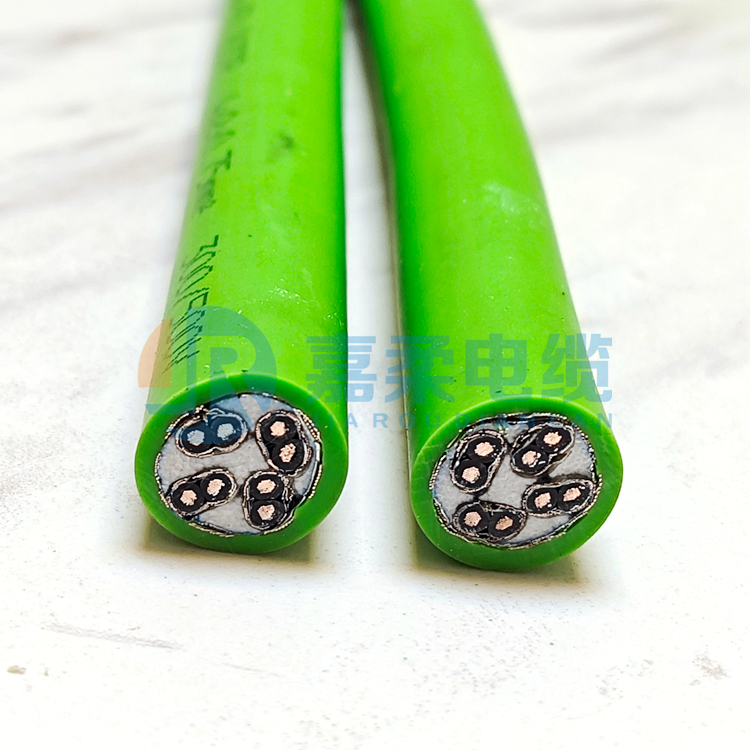

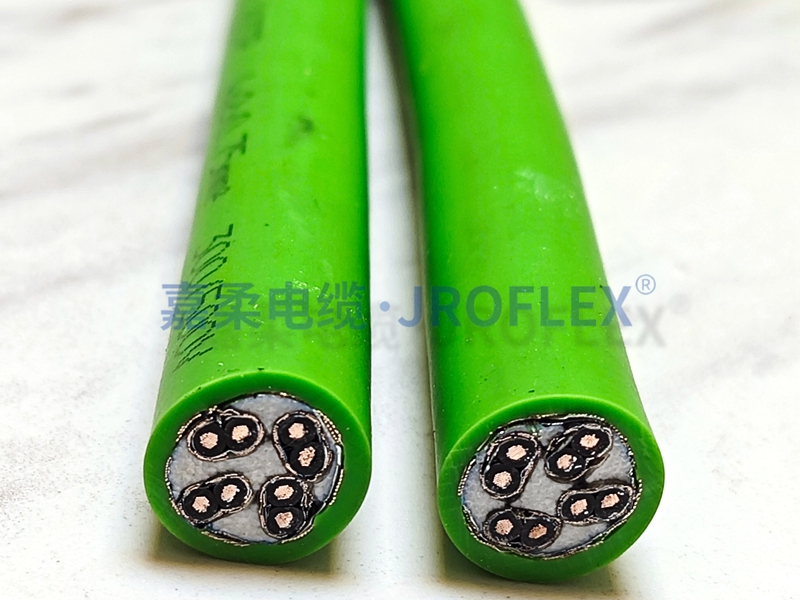

上海嘉柔电缆设计生产的分屏蔽+总屏蔽结构的JROFLEX系列编码器电缆，其芯线采用两两双绞成对结构设计，采用铝箔麦拉/镀锡铜网作为电缆屏蔽层设计，按需设计单层或双层的分屏(每对芯线单独屏蔽)+总屏(电缆整体屏蔽)结构，保障电缆特别适用于强电磁干扰场合下的编码器系统，多规格按需设计，可按需设计适用于固定或移动安装的不同类型，贴合工况选择电缆用材，为不同复杂程度工况条件下的广泛安装应用提供保障。

嘉柔JROFLEX编码器电缆(分屏+总屏)结构特点：

● 双绞结构：电缆内部的芯线两两双绞，并优化节距。这种结构可以提升差分信号抗干扰能力及传输准确性，有效降低信号传输过程中的衰减和干扰；

● 分屏蔽层：每对双绞芯线单独包裹铝箔或镀锡铜网屏蔽层，能有效抑制线对之间的串扰和外部干扰；

● 总屏蔽层：在成缆后整体覆盖铝箔麦拉 + 镀锡铜丝编织网或单层的镀锡铜丝编织层，形成对外界电磁场的全局防护屏障，对工频干扰等低频噪声有更强的衰减能力，还能提供一定的机械防护；

电缆主要性能优势：

● 抗干扰能力强：分屏蔽和总屏蔽的双层结构，能有效抵御内部串扰和外部干扰，确保信号在强电磁干扰环境以及长距离传输中的稳定性和准确性；

● 高柔性动态性能：导体通常采用超细无氧裸铜丝或镀锡铜丝，多股精绞保障柔韧性。特殊弹性体或PUR护套设计，支持高频次弯曲，满足动态或固定式编码器系统下的安装应用；

● 耐用性与环境适应性好：护套材料可选特殊改性弹性体或进口聚氨酯（PUR）材料，可定制适应-40℃至+90℃宽温度范围，还具备耐磨、耐油污、防水、耐酸碱腐蚀、抗撕裂、阻燃等性能，能满足各种工业场景的长期使用需求；

电缆主要参数：

额定电压：截面＜0.5mm² 时，为 300/300V；≥0.5mm² 时，为 300/500V；

测试电压：2000V；

弯曲半径：动态应用时为 7.5× 电缆外径，固定安装时为 5× 电缆外径；

温度范围：-40~+90℃宽温域范围可定制；

符合认证：CE RoHS；

上海嘉柔电缆设计生产的JROFLEX系列分屏+总屏编码器电缆，注重电缆的选材及结构优化设计，保障电缆具备优异的电气性能和电缆特性，广泛用于伺服系统、自动化生产线等需高精度信号反馈的场景，尤其适合冶金、石化等强干扰环境，也适用于编码器拖链系统及移动设备。
