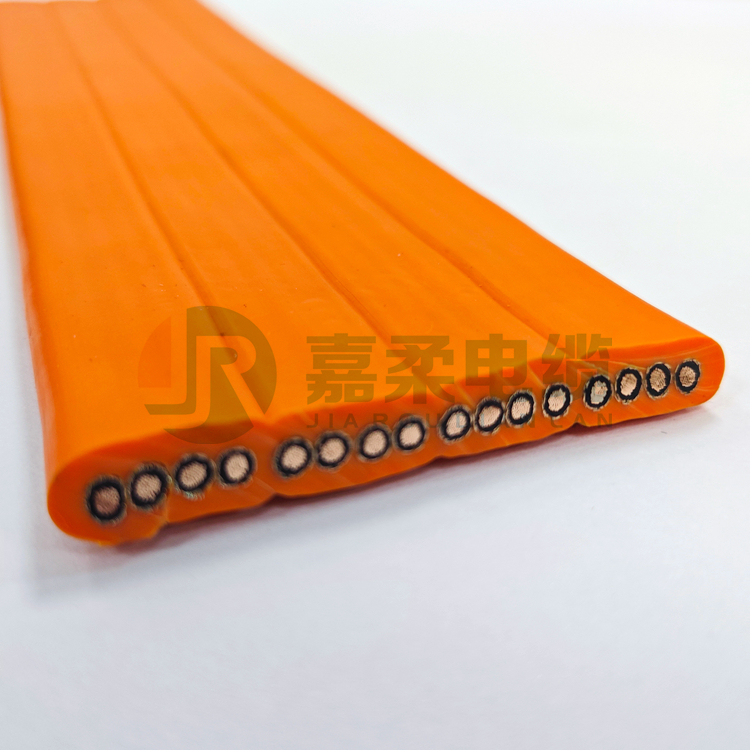

拖链扁电缆是一款耐弯曲的拖链专用型扁平电缆，适配各类机床、自动化设备的拖链往复运动场景，凭借扁平结构的优势，相较于圆形结构设计，电缆具备更小的弯曲半径，更好的满足对弯曲半径要求高的拖链场景，可在拖链往复运动中长期稳定运行，同时兼顾绝缘、抗干扰等特性，是工业自动化设备拖链系统中重要的一类动力与信号传输线缆，广泛应用于数控机床、起重机拖链系统、自动化生产线等领域。

电缆结构设计：

拖链扁电缆的结构设计充分适配拖链往复运动的工况，扁平造型可紧密贴合拖链内部空间，避免缠绕，且具备更小的弯曲半径：

导体：超细无氧裸铜丝多股绞合集束，符合VDE 0295/CLASS 6类导体标准；

绝缘：优质高强度混合弹性体材料(改性PVC/PE/TPE等多材质按需设计)，满足电缆严格电气性能，同时提升电缆机械性能；

芯线结构：一字形或梅花形的芯线绞合集束，优化芯线绞合节距；

芯线区分：彩色线芯或数字编码区分，接地芯线设计为黄/绿色；

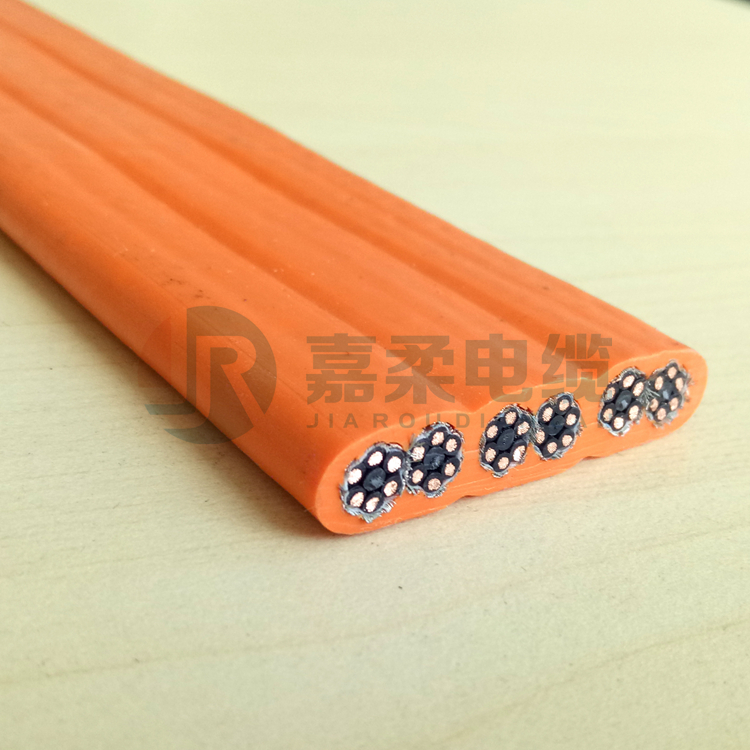

屏蔽：(若有)镀锡铜丝编织设计电缆高密度屏蔽网层；

护套设计：特殊改性弹性体丁腈/聚氨酯PUR材料等材质按需设计，满足不同复杂程度工况条件下的拖链移动安装；

电缆主要特性：

●拖链扁电缆具备优异的耐弯曲性能，弯曲半径可达到电缆厚度的7.5倍，抗弯曲次数可达数百万次，能长期承受拖链往复运动的弯曲损耗，不易出现导体断裂、绝缘破损等问题；

●同时具备极强的耐磨性，护套层耐磨、抗撕裂，可有效抵御拖链内部的摩擦、挤压，延长使用寿命；

●还可按需设计定制，保障良好的耐高低温、耐油、耐酸碱腐蚀、耐潮湿性能，可在定制-40℃至+90℃宽温域范围下的正常运行，适配复杂工业场景；

●屏蔽型结构设计，抗干扰能力强，能有效保障动力和信号的稳定传输，满足自动化设备的稳定的信号传输需求；

产品设计应用：

拖链扁电缆主要应用于各类需要拖链往复运动的工业自动化设备，场景覆盖多个行业：

●在机床行业，适配数控机床、加工中心、龙门机床等，用于拖链系统的动力和控制信号传输，抵御机床运转中的摩擦和弯曲；

●在机器人领域，用于工业机器人的手臂拖链，适配机器人频繁的往复运动，保障信号精准传输；

●在自动化生产线，用于流水线设备、输送机械的拖链系统，适配长期往复运动需求；

●在起重机械设备中，用于设备拖链的动力传输，兼顾耐磨、耐潮湿，以及耐户外风吹日晒雨淋；

●此外，还广泛应用于包装机械、印刷机械、纺织机械等各类需要拖链配套的设备中；

拖链扁电缆凭借扁平结构优势和优异的耐弯曲、耐磨性能，成为工业自动化拖链系统的核心配套产品，有效解决了普通电缆在拖链中易缠绕、易磨损、寿命短的痛点，其相对圆形电缆更小的弯曲半径，使其更广泛的用于对弯曲半径要求较高的拖链场合。我司(上海嘉柔电缆)注重电缆的选材及结构设计，为不同工况场合环境下的拖链扁平用缆提供必要保障。
