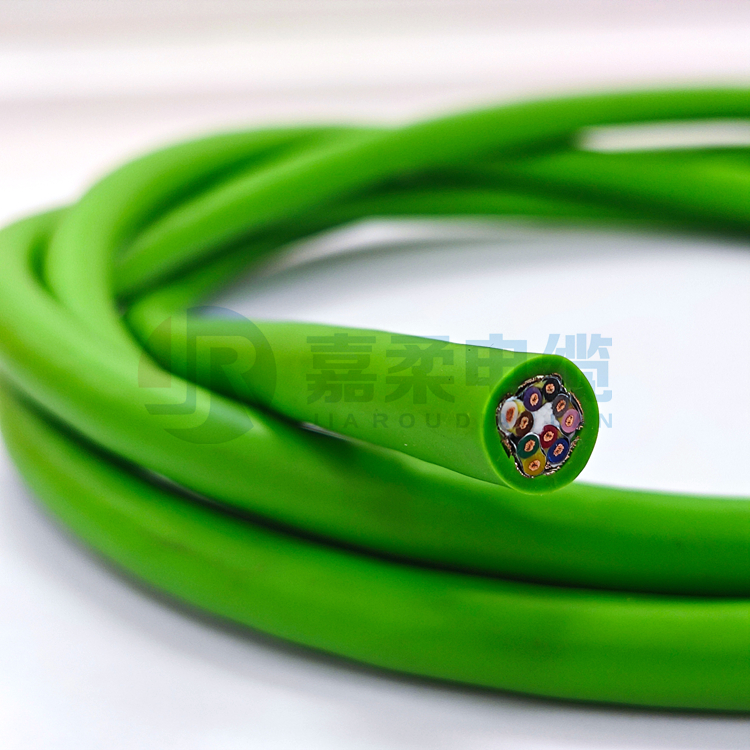

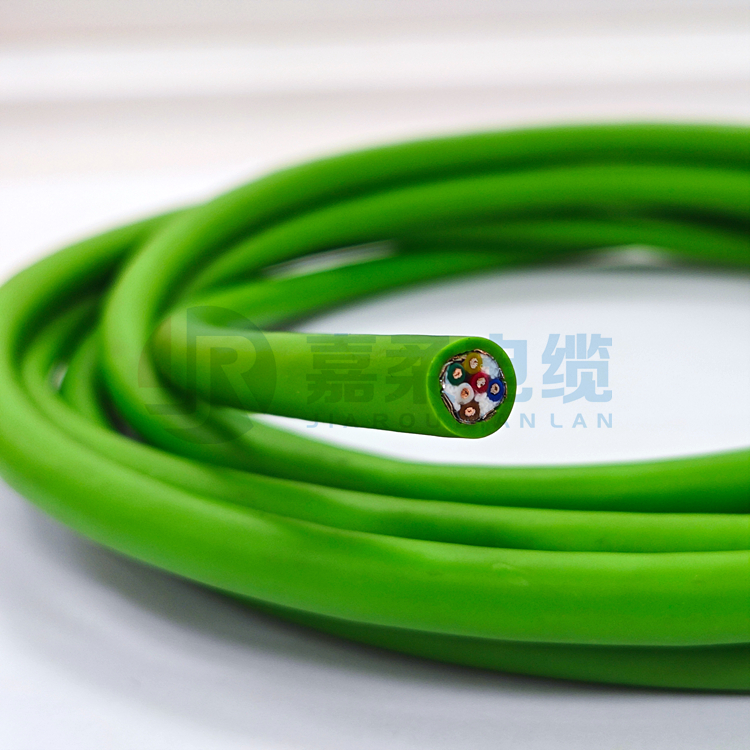

上海嘉柔电缆设计生产的抗干扰双绞屏蔽编码器电缆具备优异的柔软耐弯曲能力，差分信号传输能力以及抗电磁干扰能力，贴合工况的耐环境性能设计，是不同工况场合下编码器系统移动用缆选择的重要考量，也是编码器系统高效运行的重要保障。

在电缆的性能设计上：

● 此类设计下的编码器电缆，具备优异的高柔软耐往复移动弯曲能力，能够满足移动式编码器系统下的长时间的循环移动弯曲安装；

● 双绞成对的芯线设计，电缆更具备优异的差分信号传输能力，用于编码器信号的传输反馈，信号传输能力优异；

● 双重屏蔽设计，镀锡铜网编织密度80%~85%（屏蔽密度可根据需要设计定制），电缆抗电磁干扰性能优异，保障信号传输反馈的稳定；

● 优化的绝缘设计，兼顾成本的同时，满足不同的信号传输需求；

● 对于常规工况环境下的编码器系统，我司设计采用特殊改性弹性体材质护套设计，而对于较为复杂恶劣的工况场合，如多油污、多水，具备腐蚀性物质等场合下的编码器系统，我司推荐聚氨酯TPU/PUR材质护套，电缆的耐环境性能更优异。

电缆主要电气参数：

额定电压：截面＜0.5mm² 300/300V；截面≥0.5mm² 300/500V；

测试电压：2000V；

温度范围：-40~+90℃温度范围可定制；

弯曲半径：7.5xD（移动安装）；

符合认证：CE RoHS；

高柔性编码器电缆，也叫做拖链编码器电缆，是一款具备高柔软耐往复移动弯曲性能的特殊柔性电缆，对于编码器系统下的拖链或类似部件的频繁往复移动弯曲安装应用具备优异的适应能力：

● 电缆导体：超细无氧裸铜丝，多股精绞集束，也可根据需要设计镀锡铜丝导体；

● 电缆绝缘：贴合工况的选择阻抗性能优异的弹性体材质，如汽车料/TPE/PE等材质；

● 芯线设计：两两双绞成对后短节距优化复绞成缆，采用彩色线芯区分或A/B线区分；

● 屏蔽设计：铝箔麦拉/高密度镀锡铜网作为电缆的屏蔽层设计；根据需要可设计单层或双层的总体屏蔽或分屏+总体屏蔽结构；

● 护套设计：特殊改性弹性材质或聚氨酯TPU/PUR材质设计；

随着工业自动化的广泛应用，许多的自动化设备和系统下也具备编码器信号传输反馈系统，这类设备下，往往电缆需要随设备的运行在频繁的移动弯曲下应用，因此传统的固定安装应用的编码器电缆难以满足其应用需要。
