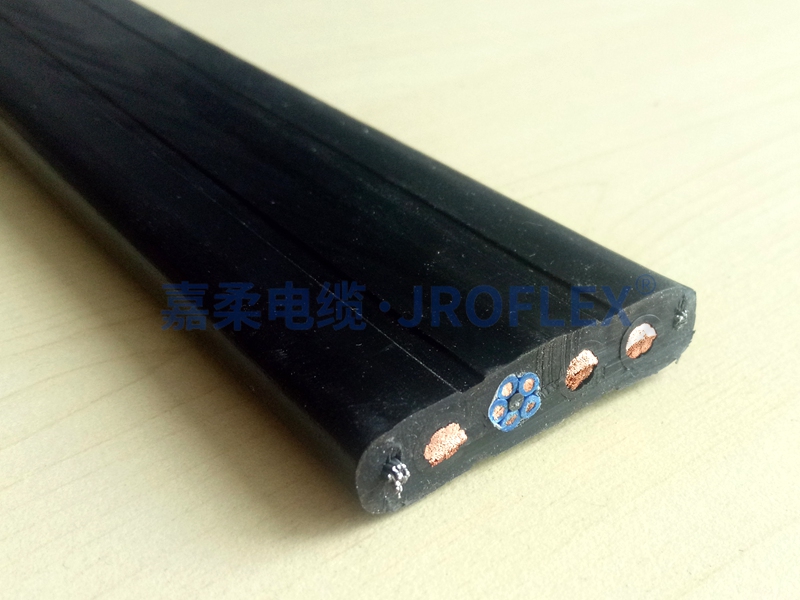

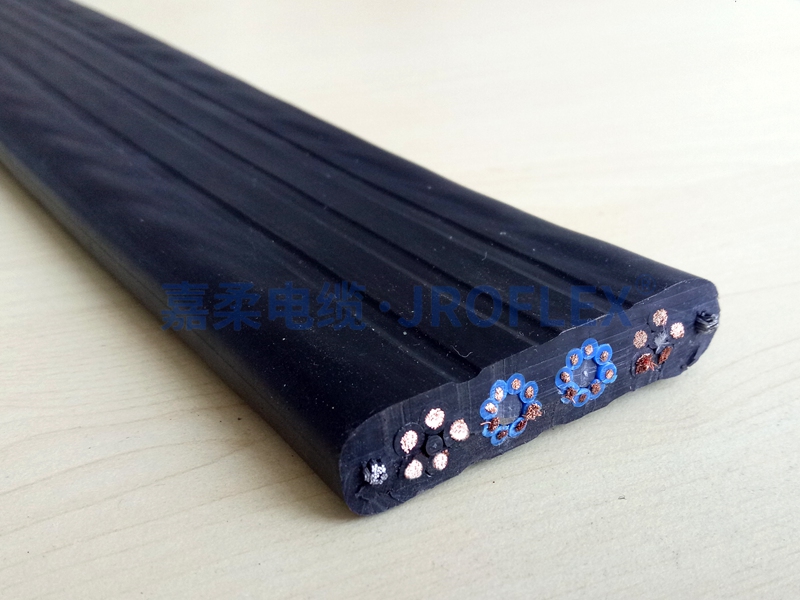

天车扁电缆是专为室内天车、行车等起重设备移动供电或控制信号传输场景设计的特种电缆，采用扁平带状结构与高柔性材质组合，适配交流额定电压 0.6/1kV 及以下的天车、行车、龙门吊等移动式电气设备，满足自由垂吊下的悬挂随行移动或卷盘系统下的反复收放拖拽，解决频繁弯曲、拖拽过程中的电气稳定性问题。其设计通过结构优化与材料升级，实现复杂工况下的长效可靠电气连接。

嘉柔JROFLEX系列天车扁电缆设计说明：

导体：无氧裸铜丝多股绞合集束，符合VDE 0295/CLASS 5或6类导体标准，足方；

绝缘：优质高强度混合弹性体材料绝缘，满足电缆严格电气性能，提升电缆机械性能；

芯线结构：一字型或梅花型芯线结构按需设计，有效的控制电缆成品尺寸，为电缆的敷设安装提供便利；

抗拉元件：镀锌软钢丝绳作为承力元件置入电缆两侧(若有)；

屏蔽设计：镀锡铜网编织设计电缆高密度屏蔽网层(若有)；

护套设计：特制改性弹性体丁腈材料/进口聚氨酯PUR材料/耐低温热塑性弹性体材料按需设计，满足不同复杂程度工况条件下的安装应用；

电缆主要特性：

● 柔软移动性能优异：优选电缆用材，优化电缆结构设计，保障电缆具备优异的柔软移动性能，满足天车等移动式机械设备下的频繁移动式供电和控制连接安装，满足自由垂吊随行移动或卷盘频繁反复卷绕拖拽；

● 抗拉性能优异：对于长行程距离或强抗拉需求的场合，电缆在两侧置入高强度镀锌抗拉软钢丝绳作为承力元件，其常用型号如YFFBG/YVFBG等，保障电缆具备优异的机械拉伸负载性能；

● 屏蔽抗电磁干扰：特别是控制型或具备控制线组的复合型结构，可按需设计以镀锡铜丝编织的高密度屏蔽层，用于应对电磁干扰，保障控制信号传输的稳定性；

● 耐工况环境性能优异：贴合实际工况的材料选择与应用，保障电缆可适用于不同复杂程度的室内外工况场景，保障电缆在不同工况场景下的耐磨、耐油污、防水、耐酸碱腐蚀、耐UV、耐日光老化、防开裂、抗机械疲劳、耐热阻燃、耐高低温变化等不同性能需求；

电缆主要参数：

额定电压：0.6/1KV及以下电压范围；

测试电压：3500V/5min；

弯曲半径：8~10xD(移动安装)；

温度范围：-40~+90℃宽温域范围可定制；

符合认证：CE RoHS；

上海嘉柔电缆设计生产的JROFLEX系列天车扁电缆注重电缆的选材及结构设计，电缆具备优异的电气性能和电缆特性，设计电缆可广泛的适用于天车、桥式起重机、门式起重机、岸桥、场桥、集装箱搬运设备、化工酸碱车间以及高寒地区户外安装等多场合下的广泛使用。
